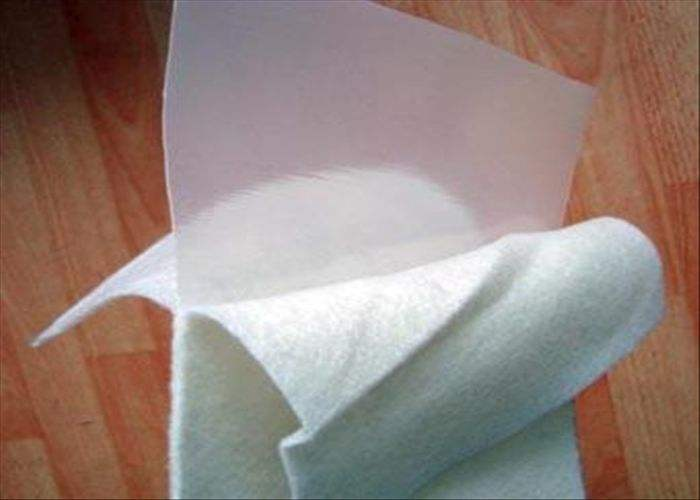

上海陵杜实业有限公司,专业生产复合膜。可生产一布一膜、二布一膜和多布多膜(基布采用针刺土工布,也可采用长丝机织布、塑料纺织布)。该生产工艺既保持了土工基布的良好力学性能,又使复合产品薄膜厚度均匀,剥离强度高,避免了薄膜上气孔、砂眼的形成,大大的提高了膜的抗渗强度,薄膜表面采用压花处理,增加了成膜的摩擦系数,既提高了防渗工程的稳定性,又方便了施工。
产品规格:
1. 一布一膜 基布:100-1000g/m2 膜厚:0.1-1.5mm
2. 两布一膜 基布:80-600g/m2 膜厚:0.2-1.5mm
3. 一布两膜 基布:100-1000g/m2 膜厚:0.1-0.8mm
4. 多布多膜 基布:100-1000g/m2 膜厚:0.1-0.8mm
特点:
柔韧性好,除具有土工布隔离、排水、加筋、防护等作用外,还具有封闭(防渗)功能。
用途作用:
广泛应用于水利堤坝,交通隧洞,筑路、机场、排水,房屋、环保等许多领域,在工程中主要起防渗、防护、加固。
复合土工膜是由长丝土工布或短纤土工布与 PE土工膜经热复合而成,具有平面排水、有防渗的优良特性。复合土工膜分为一布一膜和两布一膜,宽幅4-6m,重量为200—1500g/平方 米,抗拉、抗撕裂、顶破等物理力学性能指标高,产品具有强度高,延伸性能好,变形模量大,耐酸碱抗腐蚀,耐老化,防渗性能好等特点。能满足水利、市政、建筑、交通,地铁、隧道、工程建设中的防渗,隔离,补强,防裂加固等土木工程需要。由于其选用高分子材料且生产工艺中添加了防老化剂,故可在非常规温度环境中使用。常用于堤坝、排水沟渠的防渗处理, 以及废料场的防污处理。
合土工膜性能指标(GB/T17642-1998 ) | ||||
序号 | 项 目 | 指 标 | 允差,% | 备 注 |
1 | 单位面积质量( g/m 2 ) | 按设计或合同规定 | -10 | |
2 | 幅宽( cm | 按设计或合同规定 | -1.0 | |
3 | 断裂强力( KN/m) | 按设计或合同规定 | -5 | 纵横向 |
4 | 断裂伸长率(%) | 30-100 | 符合设计要求 | 纵横向 |
5 | 撕破强力( KN) | 按设计或合同规定 | -8 | 纵横向 |
6 | CBR顶破强力(KN) | 按设计或合同规定 | -5 | |
7 | 剥离强度( N/cm) | 6 | 不低于标准 | 纵横向 |
8 | 耐静水压( MPa) | 按表 3 | 不低于标准 | |
9 | 渗透系数( cm/s | 按设计或合同规定 | 符合设计要求 |
合土工膜技术标准 | ||||||||
项目 | 指标 | |||||||
单位面积质量 g/m 2 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | |
膜材厚度 mm | 0.25-0.35 | 0.30-0.50 | ||||||
断裂强力 KN/m | 5.0 | 7.5 | 10.0 | 12.0 | 14.0 | 16.0 | 18.0 | |
断裂伸长率 % | 30-100 | |||||||
CBR 顶破强力 KN | 1.1 | 1.5 | 1.9 | 2.2 | 2.5 | 2.8 | 3.0 | |
撕破强力 KN | 0.15 | 0.25 | 0.32 | 0.40 | 0.48 | 0.56 | 0.62 | |
剥离强度 N/cm | 大于等于 6 | 大于等于 6 | ||||||
耐静水压 | 膜材厚度 mm | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 |
一布一膜 Mpa | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.2 | 1.4 | |
二布一膜 Mpa | 0.5 | 0.6 | 0.8 | 1.0 | 1.2 |
